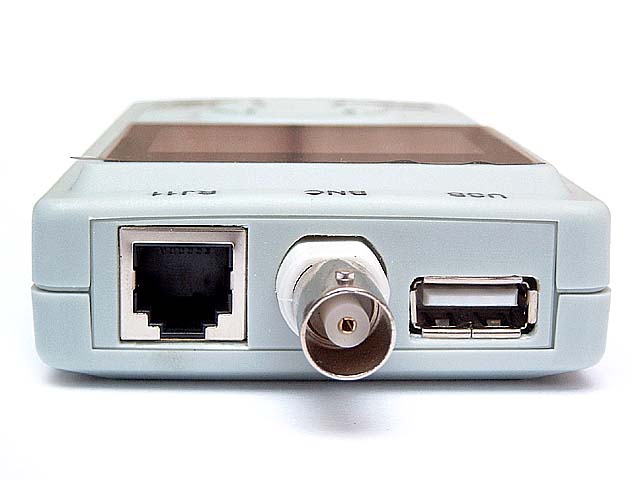

Tester okablowania sieciowego Network Cable Tester jest profesjonalnym narzędziem do szybkiego i wygodnego sprawdzenia poprawności wykonania zarówno sieci Ethernetowych, przewodów (patchcordów) wykonanych z tzw. skrętki komputerowej oraz sieci i połączeń wykonanych z kabli współosiowych oraz wielożyłowych. Tester przeznaczony jest do testowania sieci i przewodów wykonanych ze skretki kategorii 5, 5e oraz 6. Tester może również testować poprawność instalacji wykonanych z kabla telefonicznego, współosiowego (koncentryka) oraz USB.
Dzięki nowoczesnej konstrukcji tester pozwala na sprawdzenie zarówno poprawności połączeń jak i zgodności z normami T568A, T568B, 10Base-T oraz Token Ring.
Tester sprawdza instalacje oraz wykrywa i prezentuje optycznie (na 4 wierszowym 16-sto znakowym wyświetlaczu LCD) :

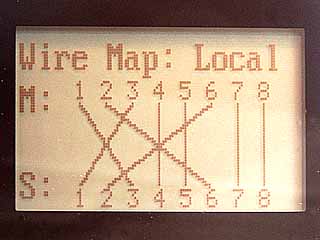

- mapę połączeń (z informacją o zwarciach i przerwach na konkretnych połączeniach)
- pomiar długości przewodów parowanych oraz nieparowanych
- pomiar poprawności wykonania instalacji telefonicznej lub antenowej:
- zwarcia między przewodami
- przerwy (rozwarcia) testowanych przewodów
- błędne połączenia przewodów (np. końcówka z nr 1 na jednym końcu trafia na nr 3 na drugim końcu testowanego odcinka sieci)
- odwrotne połączenia w parze (połączenie w parze jest wykonane odwrotnie niż powinno)
- przeploty (przewody są połączone prawidłowo tzn. 1-1, 2-2, itd, ale nieprawidłowo są skręcone pary tzn przewód nr 1 tworzy parę z przewodem nr 3 zamiast 2)

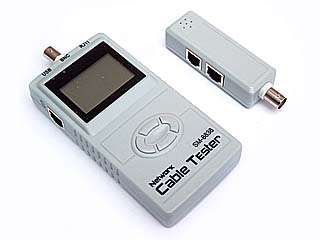

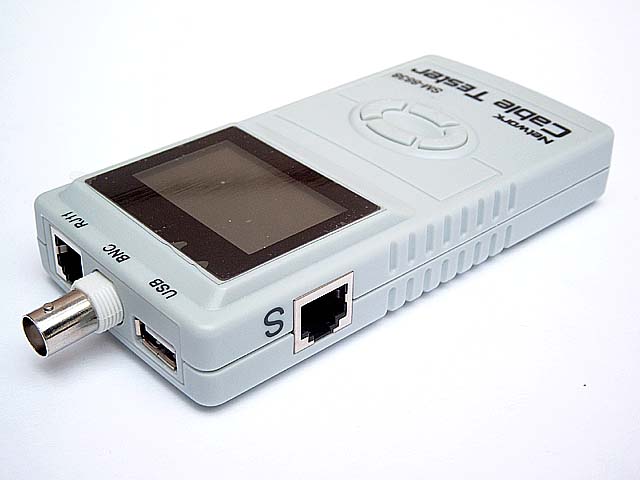

Tester składa się z dwóch części: nadajnika i odbiornika pozwalających na wygodne testowanie elementów instalacji o długości do 350m.

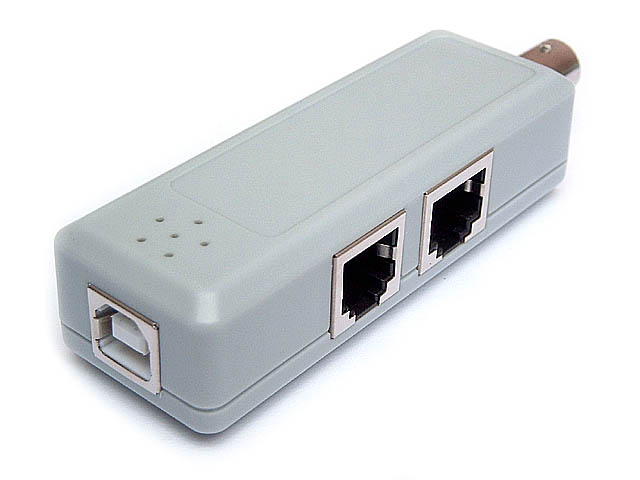

Odbiornik (zakładany na końcu testowanej instalacji) niezbędny jest do wyznaczenia mapy połączeń oraz pomiaru długości przewodów (pomiaru długości kabli współosiowych należy dokonywać bez odbiornika)
Automatyczny wyłącznik (po 5 minutach) pozwala na oszczędzanie baterii i wydłuża czas działania testera.
Oferowany tester ze względu na swoje możliwości, polecany jest instalatorom wykonującym instalacje w obiektach o dużej liczbie okablowywanych pomieszczeń.
Napięcie zasilania: 9V (bateria 6F22 w komplecie)
Długość testowanych przewodów: do 350m
Długość/szerokość/wysokość nadajnik: 149mm/66mm/23mm, odbiornik: 96mm/27mm/21mm
Masa (komplet nadajnik z baterią-odbiornik): ok. 178g
Komplet zawiera nadajnik, odbiornik, baterię 9V 6F22 oraz angielskojęzyczną instrukcję obsługi
